在高端設備中通常對線束的要求是非常高的,其中對線材的搖擺測試是檢驗線束是否滿足高標準的一項重要指標,今天凱佰樂品質帶大家了解一下線束工廠是如何對線材進行搖擺測試的,今天我們用一款醫療線束來進行說明：

搖擺測試合格的線束成品

第1步：剪三根1米的電纜,三根電纜同時進行搖擺測試,線束同時進行搖擺測試;

第2步：根據線束圖紙的技術要求,(每個客戶的要求都不一樣)設置搖擺角度為：±160°、R角為：12.7MM、搖擺速度：30次/min、 吊塊重量：1.5KG;

第3步：按照抗折彎性能搖擺測試實驗的標準SOP,將電纜放置到位,并接好線序;

第4步：準備工作完成后,檢查機器設置是否符合圖紙的要求,確認OK后開始10萬次的搖擺測試;

第5步：10萬次搖擺完成后,機器自動停止.取下線材是否符合圖紙要求,芯線共15根,檢測是否斷裂,用萬用表測試導通OK,如不導通NG;

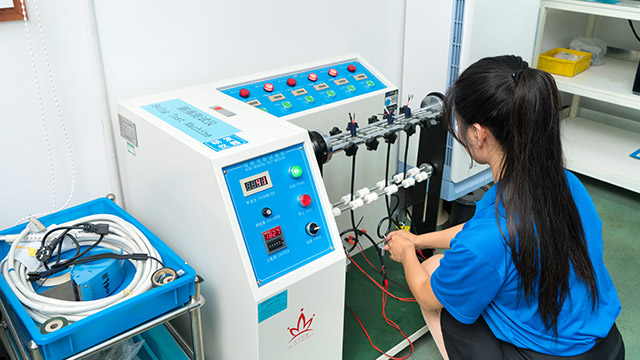

線材搖擺測試中...

凱佰樂電子專業做設備線束,領域涉及：工業、醫療、通訊、汽車等.線束質量是企業的生命線,凱佰樂電子擁有嚴格的質檢體系.包括原材料,生產過程、電測性能、成品抽樣檢測等檢驗環節.進行嚴格的質量管控.線束抗折彎電纜性能測試就屬于原材料檢測.工業線束咨詢熱線：4000-199-586.
