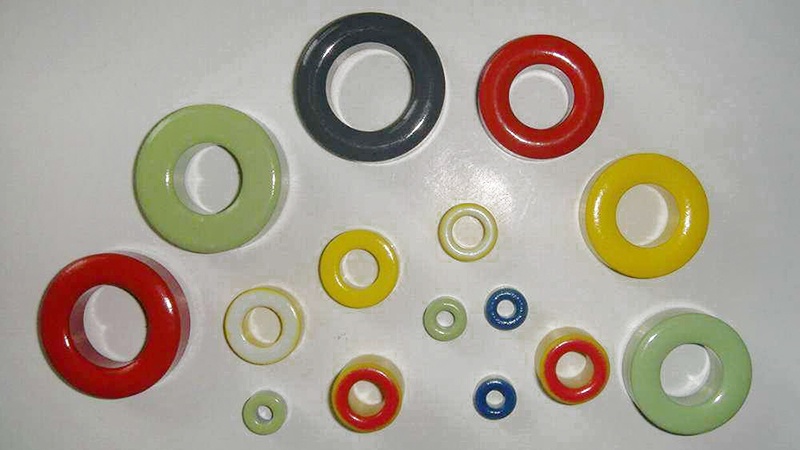

鐵粉芯的應用及特性

產品特性:

鐵粉芯是以高純還原鐵粉或基鐵粉經表面絕緣包覆、粘合劑混合壓制而成的一種軟磁化場下不被飽和的軟磁材料,具有良好的直流疊加特性.其生產工藝簡單,價格在各類金屬磁粉芯中是最低的.由于鐵磁性顆粒很小(高頻下使用的為0.5～5 微米),又被非磁性電絕緣膜物質隔開,因此,一方面可以隔絕渦流,材料適用于較高頻率;另一方面由于顆粒之間的間隙效應,導致材料具有低導磁率及恒導磁特性;又由于顆粒尺寸小,基本上不發生集膚現象,磁導率隨頻率的變化也就較為穩定,主要用于高頻電感.磁粉芯的磁電性能主要取決于粉粒材料的導磁率、粉粒的大小和形狀、它們的填充系數、絕緣介質的含量、成型壓力及熱處理工藝等.

電源線上面的雜波主要通過磁環,來解決其電磁兼容性問題.當一定波段的雜波通過磁環時,磁環的電磁特性導致這一波段的電流被轉化為磁力以及部分熱量從而被消耗掉,來達到降低雜波的目的.

產品應用:

EMI吸收磁環/磁珠的吸收干擾能力是用其阻抗特性來表征的.在低頻段呈現非常低的感性阻抗值,不影響數據線或信號線上有用信號的傳輸.在高頻段,約為10MHz左右開始,阻抗增大,其感抗成分保持很小,電阻性份量卻迅速增加,將高頻段EMI干擾能量以熱能形式吸收耗散.通常用兩個關鍵點頻率25MHz和100MHz處電阻值來標定EMI吸收磁環/磁珠的吸收特性.如今的市場,不斷涌入先進的高端電子產品,然而干擾信號也越來越廣泛,有了鐵粉芯磁環,就在也不怕那些雜信號,過來騷擾電子產品.

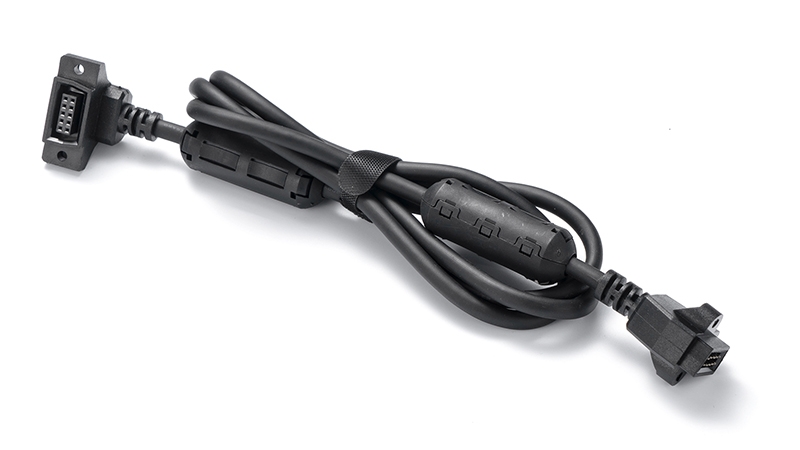

鐵粉芯在線束中的應用
