在汽車線束生產加工過程中,電檢是所有產品必不可少的一個過程.簡單的電檢就是我們經常提到的回路導通測試,回路導通通常作為線束檢驗過程中一個重要的檢驗環節,它能夠判斷線束中是否存在短路、斷路、錯路現象,能夠防止不合格產品流入市場造成客戶投訴和反饋.

目前,多數線束廠家會為批量穩定車型的線束產品配備氣動模塊式或推拉模塊式的回路導通設備,但這種設備的弊端在于適用車型較為單一,而且造價不菲,包含氣密性檢測功能的回路導通設備普遍在十幾萬以上.面對車型狀態不太穩定或訂單數量較少的線束產品時,投入上述類型回路導通臺會承擔較大風險,一般線束廠家會采用門鈴或蜂鳴器的手工導通方式進行檢測,但這種辦法效率比較低,而且幾乎無法檢測出回路中的短路現象,另外一種方法就是對其他車型的導通臺進行轉接改制,使線束產品能夠在其他車型的回路導通設備上進行檢測,這種辦法前期工作量比較大,但投入較小,效率較高,而且不會出現錯檢現象.鑒于凱佰樂是高端定制化產品,多品類小批量,因此也引進了自制回路導通臺,用最高的性價比為客戶提供最佳的質量保障!

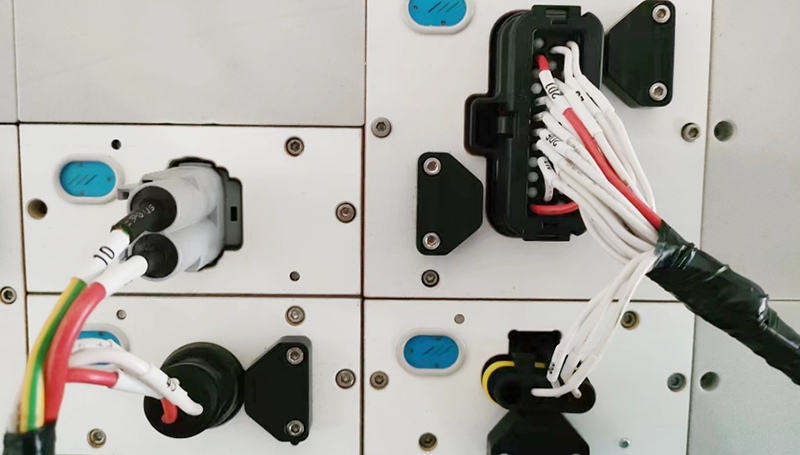

線束自制回路導通臺

對回路導通臺進行改制主要分以下幾個步驟進行：

1.整理原導通臺模塊所對應的連接器,并根據連接器型號插入壓接好轉接電線的配套端子.

2.整理需進行導通線束產品的連接器對插端,沒有對插端的連接器可用熱熔膠等方式自制對插端.

3.對需導通線束圖紙上的連接器進行編號,例如以A、B、C……的方式進行區分,對插端編號必須與圖紙編號一致,以便于后續檢測時查找,提高效率.

4.根據需導通的線束產品編制回路導通程序.

5.為使現場整潔美觀,可制作固定對插端的放線架.

6.對樣線進行調試,確認無誤后進行導通檢測.

綜上所述,自制回路導通臺與模塊式導通臺相比,效率會略有下降,但能夠在降低成本的同時保證產品的質量,雖然自制導通臺無法增加氣密性檢測等功能,但結合凱佰樂線束產品的實際情況,這也不失為一種比較好的臨時方案或過渡方案.
