蘇州凱佰樂從事線束加工十多年,繼續為汽車自動駕駛領域的線束添磚加瓦,隨著汽車攝像頭的高清要求越來越高,高速信號傳輸的材料規格要求也越來越高,FAKRA連接器的加工標準也相應的提高要求,其中中心PIN與屏蔽殼的同軸度就在其管控中.中心PIN與屏蔽殼的同軸度影響到公母對插,若中心PIN偏心嚴重,就有可能造成公母對插時無法插入,或插入時損壞中心PIN,造成信號傳輸時出現阻抗變化或信號丟失的問題.所以在FAKRA連接器加工過程中,除了特別管控同軸度的加工之外,還需要增加同軸度的檢驗測試.測試方法及管控條件都是由檢驗設備來控制,避免人員判定的誤差造成誤判.首先是產品的定位,由治具固定待驗的產品,然后通過CCD成像將待驗產品的同軸度呈現在顯示器上,通過測試軟件根據設置的檢驗標準來自動判定產品的同軸度是否在合格范圍內. 整個檢驗過程都由機器完成,只需要做好首末件確認即可保證生產期間的檢驗,不會出現人為誤判的問題,大大提高了檢驗的品質及效率.從而為客戶提供穩定可靠的產品.

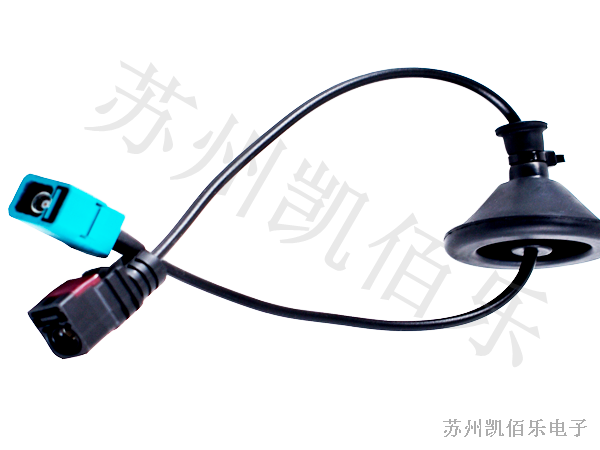

FAKRA接口線束

產品特點:1.FAKRA接口； 2.產品符合ROHS； 3.防水等級滿足IPX9K；4.滿足如下電氣參數:

(1)高頻傳輸駐波比(VSWR)

頻率:0~1GHz 1.3 Max.(SWR)；頻率:1~3GHz 1.5 Max.(SWR)

(2)特性阻抗: 50±5Ω

(3)衰減:≤ -0.2 dB @ 1 GHz

5.360°旋轉線材無扭曲

6.同軸線使用RG174,外被直徑 2.8mm

內導體數量7根/直徑0.16mm,屏蔽層數；量80根/直徑0.1mm,特性阻抗50Ω

FAKRA線束-高清雷達倒車影像線束

 產品應用:1.后視攝像頭；2.環視系統；3.行車輔助系統

FAKRA線束的應用

蘇州凱佰樂電子有限公司以優異的品質,優惠的價格,為工控,醫療,汽車,新能源等各領域做線束行業的服務。為客戶提供一站式的解決方案。為滿足市場需求,不斷提升公司的市場地位，凱佰樂電子擁有先進的生產設備和檢測儀器,并且已取得了IATF16949\ISO9001\ISO14000\UL\ISO13485\IPC620等的行業認證,同時公司在2019年還通過了高新技術企業的認證并取得了多項行業專利具備線束與電子元器件五金件注塑件等的配套整合能力,積極參與客戶的初始產品設計選型,并保持最大彈性以滿足客戶的各種需求準時的交貨期來滿足客戶的需求,蘇州凱佰樂線束加工廠秉承“誠信，負責，創新”的經營理念,完善的售后服務與客戶"攜手共創美好明天".免費詢價熱線:18020217667.
